简介
综合布线系统(Premises Distribution System,PDS)是一种模块化的、
灵活性极高的建筑物内或建筑群之间的信息传输通道。它既能使语音、数据、
图像设备和交换设备与其他信息管理系统彼此相连,也能使这些设备与外部相连接。
它还包括建筑物外部网络或电信线路的连接点与应用系统设备之间的所有线缆及相关的连接部件。
综合布线由不同系列和规格的部件组成,其中包括传输介质、相关连接硬件,如配线架、连接器、插座、插头、
适配器以及电气保护设备等。综合布线系统有时也被称为结构化布线系统
(Structured Cabling System,SCS)
综合布线的特点
综合布线同传统的布线相比较,有许多优越性,在设计、施工和维护方面给人们带来了许多方便。
兼容性
综合布线自身是完全独立的,与应用系统相对无关,可适用于多种应用系统
它将语音、数据与监控设备的信号线经过统一的规划和设计,采用相同的传输
媒体、信息插座、交连设备、适配器等,把这些不同信号综合到一套标准
的布线中。它比传统布线大为简化,可节约大量的物资、时间和空间。
在使用时,用户可不用定义某个工作区信息插座的具体应用,只把某种终
端设备(如个人计算机、电话、视频设备等) 插入这个信息插座,然
后在管理间和设备间的交接设备上做相应的接线操作,这个终端设备就被接入到各自的系统中了。
开放性
由于采用开放式体系结构,符合多种国际上现行的标准,因此它几乎对所有著名厂商的产品都是开放的,
如计算机设备、交换机设备等;并对所有通信协议也是支持的,如ISO/IEC8802-3,ISO/IEC8802-5等。
灵活性
综合布线采用标准的传输线缆和相关连接硬件,模块化设计,所有通道都是通用的。
每条通道可支持终端、以太网工作站及令牌环网工作站。所有设备的开通及更改均不需要改变布线,
只需增减相应的应用设备以及在配线架上进行必要的跳线管理即可。另外,组网也可以灵活多样,
甚至在同一房间可有多用户终端,以太网工作站、令牌环网工作站并存,为用户组织信息流提供了必要条件。
可靠性
采用高品质的材料和组合压接的方式构成一套高标准的信息传输通道。
所有线槽和相关连接件均通过ISO认证,每条通道都要采用专用仪器测试链路阻抗及衰减率,
以保证其电气性能。应用系统布线全部采用点到点端接,任何一条链路故障均不影响其他链路的运行,
这就为链路的运行维护及故障检修提供了方便, 从而保障了应用系统的可靠运行。
各应用系统往往采用相同的传输媒体,因而可互为备用,提高了备用冗余。
简介
随着计算机的发展和网络的广泛应用,越来越多的单位都建立了自己的局域网,
而这其中很重要的一个环节就是网络中心机房的建设。
它不仅集建筑、电气、安装、
网络等多个专业技术于一体,更需要丰富的工程实施和管理经验。网络中心机房设计与施工的
优劣直接关系到机房内计算机系统是否能稳定可靠地运行,是否能保证各类信息通讯畅通无阻。
可以说计算机机房及其环境技术已经发展成了一门新兴的行业,在此推出了整体机房建设解决方案。

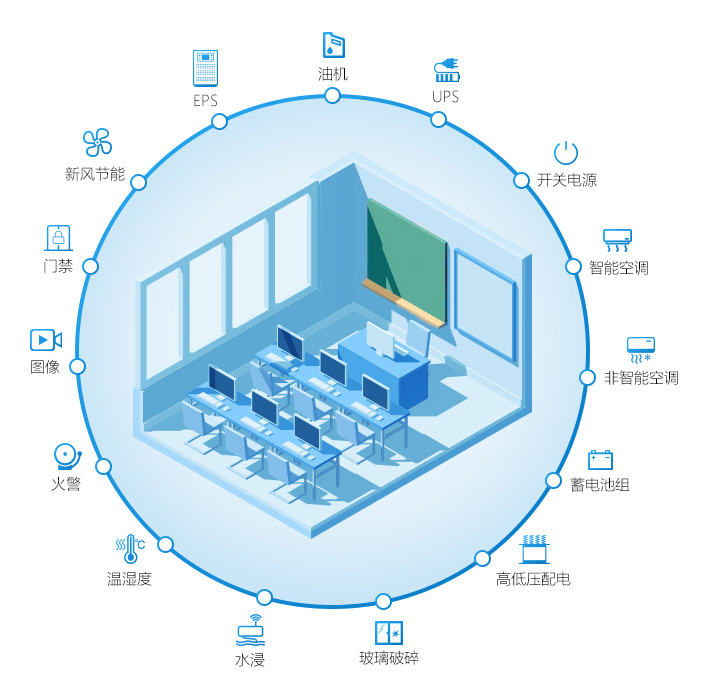

系统组成的结构图
各分系统介绍
防静电地板铺设
一般采用防静电活动地板。活动地板具有可拆卸的特点,
因此,所有设备的导线电缆的连接、管道的连接及检修更换都很方便。
隔断装修
为了保证机房内不出现内柱,机房建筑常采用大跨度结构。针对计算机系统的不同设备对环境的不同要求,
便于空调控制、灰尘控制、噪音控制和机房管理,往往采用隔断墙将大的机房空间分隔成较小的功能区域。
隔断墙要既轻又薄,还能隔音、隔热。机房外门窗多采用防火防盗门窗,机房内门窗一般采用无框大玻璃门,
这样既保证机房的安全,又保证机房内有通透、明亮的效果。
UPS不间断电源
计算机机房负载分为主设备负载和辅助设备负载。主设备负载指计算机及网络系统、
计算机外部设备及机房监控系统,这部分供配电系统称为“设备供配电系统”,其供电质量要求非常高,
应采用UPS不间断电源供电来保证供电的稳定性和可靠性。辅助设备负载指空调设备、动力设备、照明设备、
测试设 备等,其供配电系统称为“辅助供配电系统”,由市电直接供电。在要求较高的机房项目中,
UPS不间断电源可采用直接并机技术,其供配电系统称为n+1冗余并机技术。
机房内的电气施工应选择优质电缆、线槽和插座。插座应分为市电、UPS及主要设备专用的防水插座,并注明易区别的标志。照明应选择机房专用的无眩光高级灯具。机房供配电系统是机房安全运行动力保证,往往采用机房专用配电柜。目前较好的机房配电柜可选用法国梅兰日兰配电柜机房。机房一般采用市电、柴油发电机组双回路供电,柴油发电机组作为主要的后备动力电源,运行成本较低。
精密空调系统
为保证机房设备能够连续、稳定、可靠地运行,需要排出机房内设备及其它热源所散发的热量,
维持机房内恒温恒湿状态,并控制机房的空气含尘量。
该系统需具有送风、回风、加热、加湿、冷却、减湿和空气净化的能力。
机房精密空调系统是保证良好机房环境的最重要设备,应采用恒温恒湿精密空调系统。
隔断装修
为了保证机房内不出现内柱,机房建筑常采用大跨度结构。
针对计算机系统的不同设备对环境的不同要求,便于空调控制。
新风换气系统
主要有两个作用:其一给机房提供足够的新鲜空气,为工作人员创造良好的工作环境;
其二维持机房对外的正压差,避免灰尘进入,保证机房有更好的洁净度。 机房内的气流组织形式应结合计算机系统要求和建筑条件综合考虑。
新排风系统的风管及风口位置应配合空调系统和室内结构来合理布局,其风量根据空调送风量大小和机房操作人员数量而定,
一般取值为每人新风量:50m³/h,新风换气系统可采用吊定式安装或柜式机组,通过风管进行新风与污风的双向独立循环。
新风换气系统中应加装防火阀并能与消防系统联动,一但发生火灾事故,便能自动切断新风进风。
如果机房是无人值守机房则没必要设置新风换气系统。
接地系统
接地系统是否良好是衡量一个机房建设质量的关键性问题之一。
机房一般具有四种接地方式:交流工作地、安全保护地、直流工作地和防雷保护地。在机房接地时应注意两点:
(1)信号系统和电源系统、高压系统和低压系统不应使用共地回路。
(2)灵敏电路的接地应各自隔离或屏蔽,以防止地回流和静电感应而产生干扰。机房接地宜采用综合接地方案,综合接地电阻应小于1欧姆。
防雷系统
机房雷电分为直击雷和感应雷。对直击雷的防护主要由建筑物所装的避雷针完成;机房的防雷(包括机房电源系统和弱电信息系统防雷)工作主要是防感应雷引起的雷电浪涌和其他原因引起的过电压。

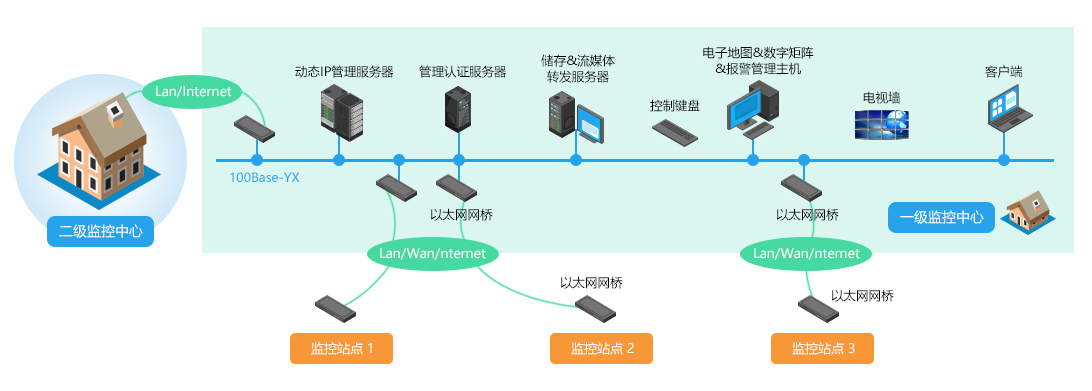

监控系统
机房CCTV监控系统的规模不大,但是它是建立机房安全防范机制不可缺少的环节。
它能24小时监视并记录下机房内发生的任何事件。
门禁系统
多采用非接触式智能IC卡综合管理系统。该系统可灵活、
方便地规定进入机房的人员、时间、权限,防止人为因素造成的破坏,保证机房的安全。
漏水检测系统
机房的水害来源主要有:机房顶棚屋面漏水;机房地面由于上下水管道堵塞造成漏水;
空调系统排水管设计不当或损坏漏水;空调系统保温不好形成冷凝水。
机房水患影响机房设备的正常运行甚至造成机房运行瘫痪。除施工时对水害重点注意外,还应安装漏水检测系统。
机房环境及动力设备监控系统
主要是对机房设备(如供配电系统、UPS电源、防雷器、空调、消防系统、保安门禁系统等)的运行状态、
温度、湿度、洁净度、供电的电压、电流、频率、配电系统的开关状态、
测漏系统等进行实时监控并记录历史数据,实现对机房遥测、遥信、遥控、遥调的管理功能,
为机房高效的管理和安全运营提供有力的保证。
消防系统
机房应设气体灭火系统,常用气体为七氟丙烷和SDE两种气体;
气瓶间宜设在机房外,为管网式结构,在天花顶上设置喷嘴,火灾报警系统由消防控制箱、烟感、温感联网组成。
屏蔽系统
主要防止各种电磁干扰对机房设备和信号的损伤,常见的有两种类型:
金属网状屏蔽和金属板式屏蔽。依据机房对屏蔽效果的要求大小不同,
屏蔽的频率频段的高低不同,对屏蔽系统的材质和施工方法进行选择,各项指标要求应严格按照国家《规范》标准执行。
门禁系统解决方案
门禁系统属于智能弱电系统中的一种安防系统,集微机自动识别技术和现代安全管理措施为一体,
涉及电子,机械,光学,计算机技术,通讯技术,生物技术等诸多新技术。常见的门禁系统有:
密码门禁系统,非接触 IC 卡 ( 感应式 IC 卡 ) 门禁系统,指纹虹膜掌型生物识别门禁系统等。
密码门禁系统存在的问题是密码容易泄露,又无从查起,安全系数很低,已经面临淘汰。
生物识别门禁系统安全性高,但成本高,
由于识别率和存储容量等瓶颈问题没有很好的解决,而没有得到广泛的市场认同。
系统原理
1 、对需要控制的出入口,安装受电锁装置和感应器(如:电子密码键盘、
读卡器、指纹阅读器等)控制的电控门;
2 、授权人员持有效证卡,或密码和自己的指纹,就可以开启电控门;
3 、所有出入资料,都被后台计算机记录在案;通过后台计算机可以随时修改授权人员的进出权限;
4 、该系统还可以加入考勤系统功能(包括网络考勤)。

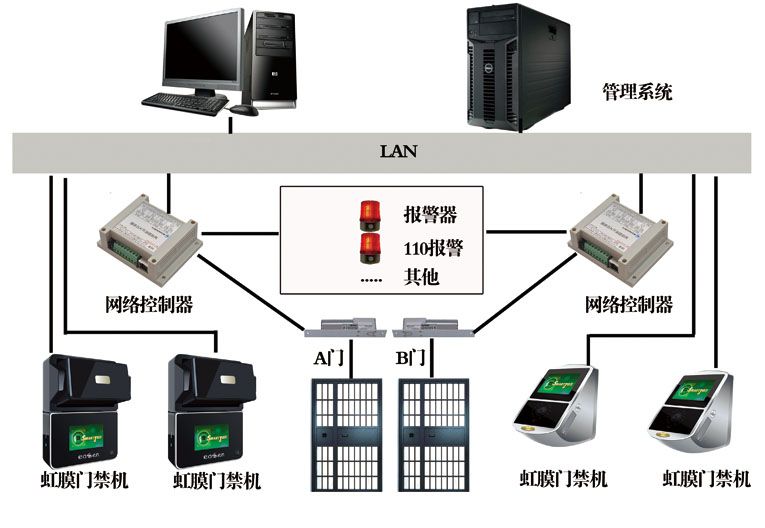

系统的组成
门禁控制器:
相当于计算机的 CPU,负责整个系统的输入、输出信息的处理和储存、控制等。
它验证门禁读卡器输入信息的可靠性,并根据出入规则判断其有效性,如若有效则对执行部件发出动作信号
门禁读卡器:
信号输入的关键设备,用于读取卡片中的数据或其相关的生物特征信息。
卡片:
从工作方式来分可分为接触卡(包括磁卡和接触式 IC 卡或一卡通)和感应式非接触卡,
其中非接触 ID 卡和非接触 IC 卡由于使用寿命长、保密性强而得到广泛应用。
电控锁:
主要有以下几种类型:
(1) 电磁锁:为断电开门锁,符合消防要求。适用于单向的木门、玻璃门、防火门、对开的电动门。
(2) 阳极锁:为断电开门型,符合消防要求。它安装在门框的上部,适用于双向的木门、玻璃门、防火门,且其本身带有门磁检测器,可随时检测门是否关闭。
(3) 阴极锁:一般为通电开门型,适用于单向木门。一定要配备 UPS 电源,因为停电时阴极锁是锁门的。
门禁软件:
实现监控、管理、查询等功能。管理人员可通过调整完成巡更、考勤、人员定位等功能。
电源和其他相关门禁设备:
电源是负责整个系统的能源。
其他门禁设备如出门按钮,按一下打开开门设备,
适用于对出门无限制的情况;再如门磁,运用于检测门的安全 / 开关状态等。
